ESYLUX DALI-2: licht toekomstgericht en efficiënt sturen

Bent u voorbereid op de toekomst als het om verlichtingssystemen gaat? Uiterlijk in 2030 dienen gebouwen te beschikken over een gebouwautomatiserings- en controlesysteem (GACS) om het energieverbruik te kunnen monitoren. Systemen moeten gekoppeld kunnen worden aan een gebouwbeheersysteem. Dankzij de open industriestandaard DALI-2 is het mogelijk de verlichtingsinstallatie te koppelen en gegevens uit te wisselen.

Een intelligent lichtregelsysteem volgens de DALI-industriestandaard maakt het mogelijk armaturen en lichtgroepen afzonderlijk te adresseren en te regelen. Met DALI-2 is bovendien gewaarborgd dat DALI-2 gecertificeerde apparaten van verschillende fabrikaten met elkaar kunnen samenwerken. Een DALI-2 lichtregelsysteem zorgt zo niet alleen voor optimale lichtomstandigheden, maar biedt gebruikers een hoge mate van comfort door de automatisering en verbetert eveneens de energie-efficiëntie in het gebouw. Daarnaast wordt ook de CO2-uitstoot gereduceerd.

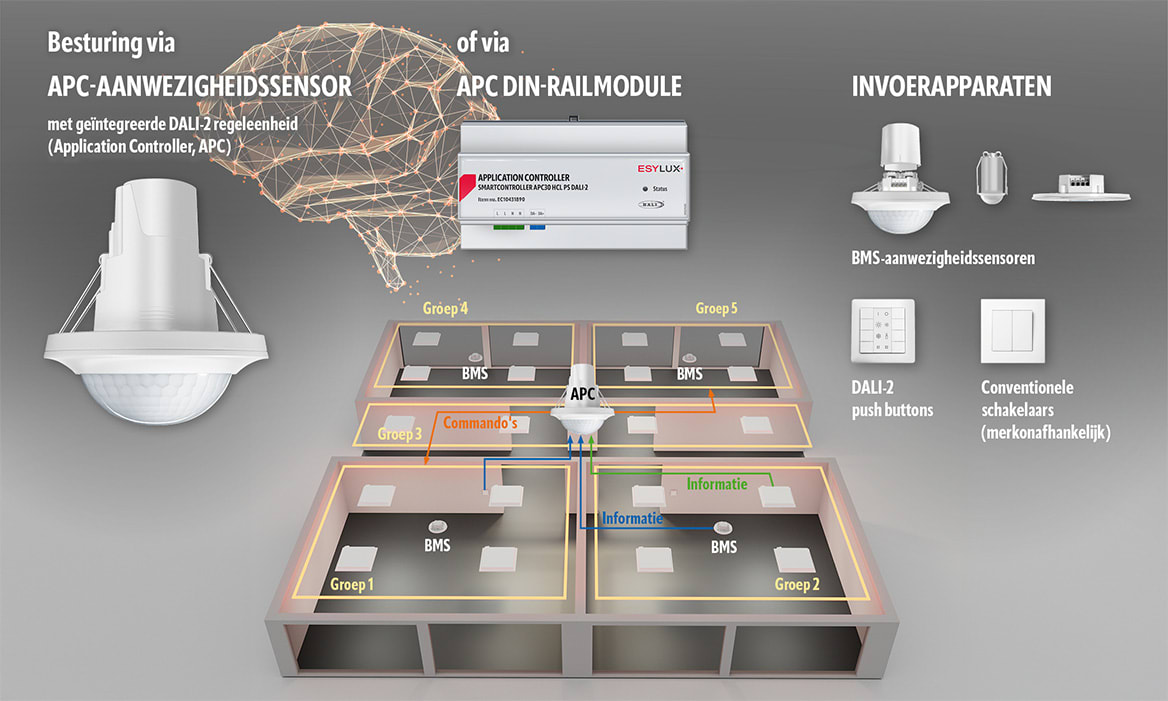

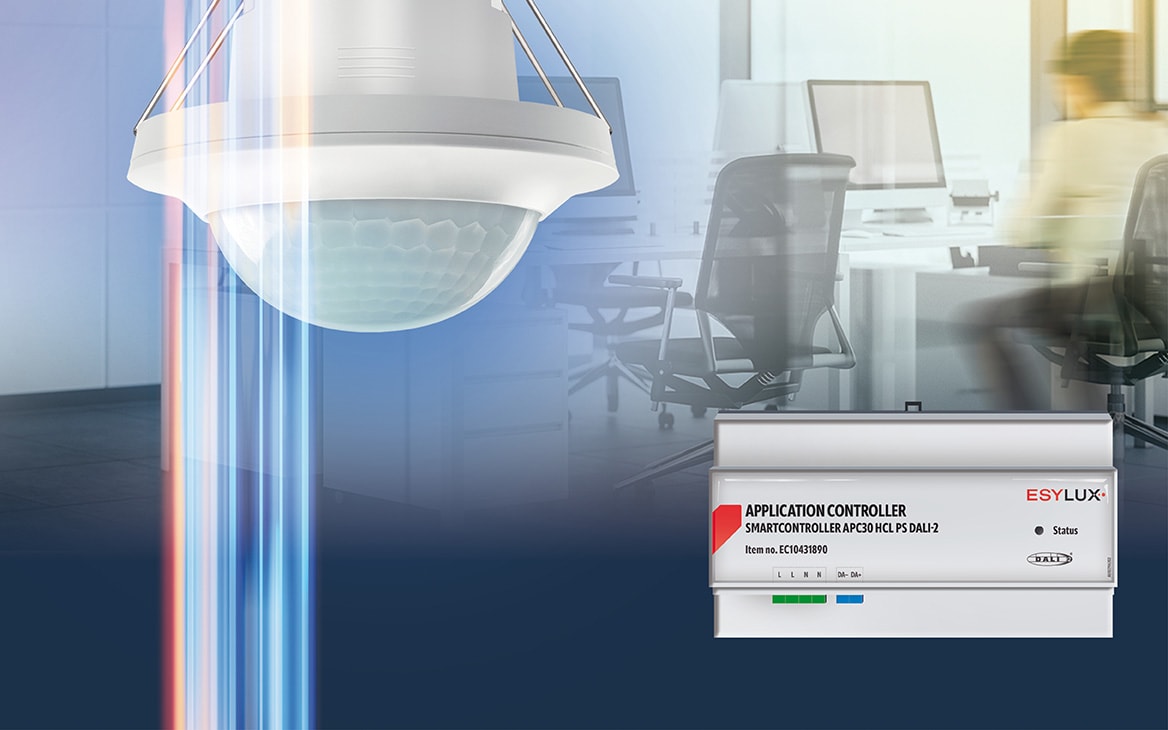

Met één enkele ESYLUX APC DALI-2 regeleenheid (APC = Application Controller) kunnen max. 64 voorschakelapparaten in max. 16 lichtgroepen worden aangestuurd. De regeleenheid is geïntegreerd in een APC-aanwezigheidssensor of APC DIN-railmodule. Deze is eveneens voorzien van DALI-busvoeding (250 mA).

Om de groepen in elke ruimte van een gebouw te kunnen regelen worden BMS-aanwezigheidssensoren (BMS = Building Management System) en push buttons gebruikt als aanvullende invoerapparaten. Deze voorzien de regeleenheid van de benodigde informatie betreffende aanwezigheid en helderheid uit alle zones.

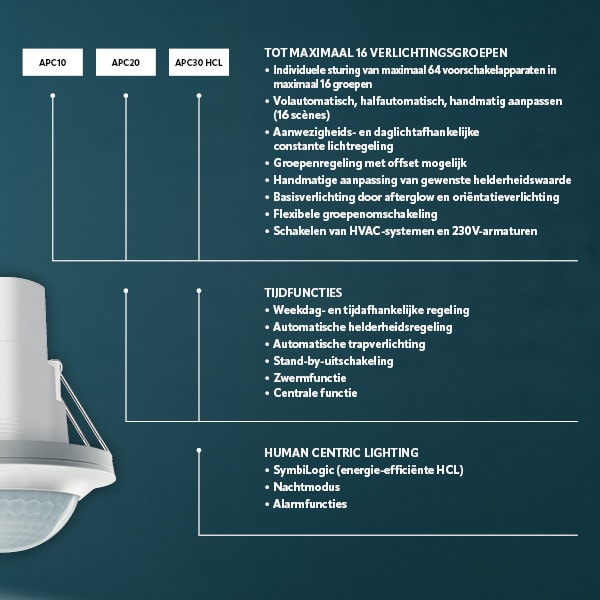

Er zijn 3 APC-configuratieniveaus

APC10 – basisuitvoering

De APC10 is het instapniveau, waarmee een aanwezigheids- en daglichtafhankelijke constante lichtregeling gerealiseerd kan worden. Deze regeleenheid maakt ook een verlichtingsregeling met offset tussen de groepen mogelijk. Een andere functionaliteit is de groepenomschakeling: wanneer het gebruik van een ruimte verandert, b.v. door het open/sluiten van een scheidingswand, kan een ander groepsscenario worden geactiveerd. Dit kan eveneens worden gecombineerd met de regelingsoffset. Zijn er geen personen meer in een ruimte, dan kan een comfortabele en veilige oriëntatieverlichting worden geactiveerd. Met een gedimde basisverlichting wordt voorkomen dat iemand van een verlicht kantoor een donkere gang betreedt.

APC20 – tijdsafhankelijke regeling

Deze controller biedt daarnaast ook tijdfuncties. Dit maakt een meer vraaggerichte en ook energie-efficiëntere automatisering mogelijk. Afhankelijk van weekdag en tijd kunnen functies of parameters geactiveerd of gewijzigd worden. Met deze uitvoering kan ook het sluipverbruik van DALI-2 voorschakelapparatuur worden geëlimineerd: ´s nachts kan zo b.v. de voorschakelapparatuur van de verlichting worden uitgeschakeld. De zwermfunctie zorgt voor meer comfort voor de gebruikers: in een open kantoorruimte zorgt deze voor een gedimde verlichting in onbezette gebieden.

APC30 – Human Centric Lighting

Met de meest uitgebreide controller kan Human Centric Lighting (HCL) gerealiseerd worden, welke de helderheid en kleurverlopen van het natuurlijke daglicht nabootsen. Dit verbetert het welzijn, de productiviteit en het concentratievermogen en stabiliseert eveneens het dag-nachtritme van de gebruiker, hetgeen zijn gezondheid ten goede komt. Door middel van een daglichtafhankelijke lichtregeling en aanwezigheidsafhankelijke schakeling met behulp van sensortechnologie, zorgt de SymbiLogic technologie van ESYLUX op een energie-efficiënte manier voor HCL.

Andere functies zijn een lichtalarmfunctie en een gedimde nachtmodus voor toepassing verpleeg-/ziekenhuizen.

Configuratie

DALI-2 systemen van ESYLUX kunnen worden opgestart in Broadcast-modus en vervolgens met de ESY-app worden geconfigureerd. Dankzij de bidirectionele communicatie via de Bluetooth-module in de APC-regeleenheid kan de configuratie ook direct worden uitgelezen. Wordt er later iets in de installatie aangepast, dan kunt u als installateur zelf de configuratie aanpassen.

Systeemuitbreidingen

Indien de DALI-2 lijn van 300 m niet toereikend is, dan kan deze met een repeater nog eens 300 m verlengd worden. DALI-2 biedt max. 64 adressen voor voorschakelapparatuur. Een expander kan gebruikt worden indien er meer voorschakelapparaten geïntegreerd dienen te worden.

Met de APC Ethernet Link kunnen tot 16 DALI-lijnen worden gekoppeld. Hierdoor kan de verlichting centraal worden overstuurd.
